Замена предохранителей

Предохранитель

• Предохранители служат для защиты электрических цепей и приборов от перегрузки. Если какое-либо электрическое оборудование автомобиля не работает, это может быть вызвано перегоранием предохранителя. В этом случае проверьте предохранитель и замените его при необходимости.

Расположение блока реле и предохранителей

Блок реле и предохранителей в моторном отсеке

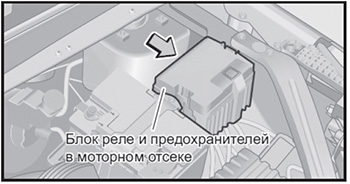

• Блок реле и предохранителей находится в моторном отсеке с правой стороны (показан стрелкой на рисунке).

• Выключите всех потребителей электроэнергии и переведите выключатель пуска двигателя в режим OFF.
• Отсоедините отрицательную клемму аккумуляторной батареи.
• Снимите крышку блока реле и предохранителей в моторном отсеке, чтобы проверить состояние предохранителя или заменить его.

Блок реле и предохранителей в приборной панели

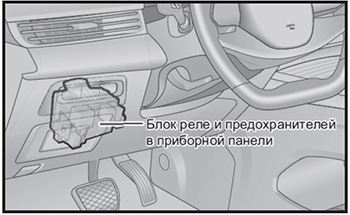

• Блок реле и предохранителей находится в нижней части приборной панели слева от рулевого колеса.

• Выключите всех потребителей электроэнергии и переведите выключатель пуска двигателя в режим OFF.
• Отсоедините отрицательную клемму аккумуляторной батареи.
• Снимите крышку вещевого отделения с левой стороны приборной панели, чтобы проверить или заменить предохранитель.

Примечание:
Расположение предохранителей и реле указано на табличке, закрепленной с внутренней стороны крышки блока предохранителей.
Во избежание повреждения приборной панели соблюдайте осторожность при снятии и установке крышки вещевого отделения. При необходимости обратитесь на авторизованную сервисную станцию EXEED.
Нельзя допускать попадания внутрь блока предохранителей влаги и посторонних частиц, которые могут повредить электрическую систему автомобиля.

Проверка предохранителя

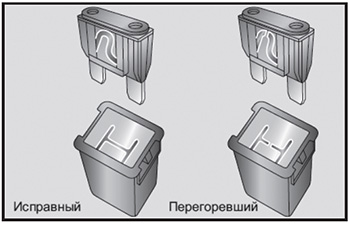

• Если электрическое оборудование автомобиля не работает, проверьте соответствующий предохранитель. Проверьте состояние токопроводящей перемычки предохранителя и сравните его с показанным на рисунке.

Примечание:
Если предохранитель перегорел, его следует заменить.

Замена предохранителя

• Выключите всех потребителей электроэнергии и переведите выключатель пуска двигателя в режим OFF.
• Отыщите необходимый предохранитель в соответствии со схемой расположения предохранителей и реле.

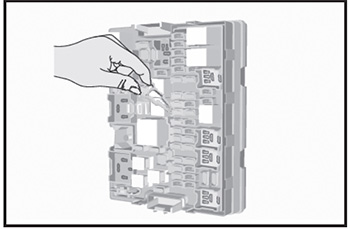

• Извлеките предохранитель с помощью специального пинцета.
• Проверьте предохранитель на предмет перегорания. Если невозможно четко определить, перегорел предохранитель или нет, замените его запасным предохранителем с таким же номиналом.
• Разрешается использовать только исправный предохранитель, номинал которого соответствует номиналу заменяемого. Номиналы предохранителей указаны на схеме, закрепленной на крышке блока предохранителей. Если запасной предохранитель отсутствует, допускается использовать предохранитель с такими же характеристиками от другого, менее важного оборудования автомобиля (например, мультимедийной системы).
• Рекомендуется приобрести комплект запасных предохранителей и хранить его в автомобиле на случай экстренной ситуации.

ВНИМАНИЕ
Запрещается использовать предохранитель большего номинала, поскольку он не сможет защитить цепь от перегрузки. Если вновь установленный исправный предохранитель тоже перегорел, это свидетельствует о неисправности электрической цепи. Незамедлительно обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.
Запрещается использовать вместо предохранителя проволочную перемычку, даже в качестве временной меры. В противном случае возможно серьезное повреждение оборудования и даже возгорание автомобиля.
Не модифицируйте предохранители или блок предохранителей.
Следует только заменить неисправный предохранитель новым с такими же характеристиками.
